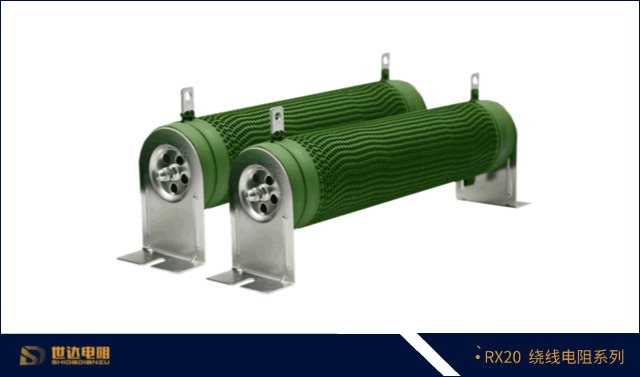

绕线电阻的内部结构包括一个玻璃纤维芯柱，芯柱上绕有电阻丝。电阻的两端与焊

脚引线在内部压接在一起，外层用绝缘封装填料密封。这种结构使得绕线电阻具有

优良的绝缘性能和阻燃、防爆特性‌。

特性与应用

绕线电阻具有以下主要特性：

• ‌耐高温‌：能够在170℃的高温下正常工作。
• ‌高精度‌：阻值精度极高，误差范围可达±1%。
• ‌低噪声‌：工作时噪声小，稳定可靠。
• ‌高稳定性‌：温度系数小，阻值经年无变化。
• ‌大功率‌：功率范围从1/2W到10W不等。

由于这些特性，绕线电阻广泛应用于以下领域：

• ‌低频交流电路‌：用于降压、分流、负载等。
• ‌电源电路‌：作为限流电阻。
• ‌仪器仪表‌：如指针式万用表的分压、分流电路。
• ‌其他电子设备‌：家电、医疗设备、汽车行业、铁路、航空、军用设备等‌。

优缺点

绕线电阻的优点包括：

• ‌高精度‌：阻值精度极高，误差范围小。
• ‌稳定性好‌：温度系数小，阻值经年无变化。
• ‌耐高温‌：能够在高温环境下正常工作。
• ‌低噪声‌：工作时噪声小。

缺点包括：

• ‌体积大‌：相对于其他类型的电阻，绕线电阻体积较大。
• ‌阻值较低‌：大多在100KΩ以下。
